جهاز الحفر الهندسي

تطبيق جهاز الحفر الهندسي

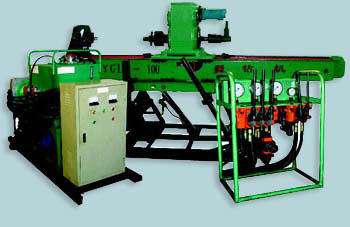

جهاز الحفر الهندسي YG-100 هو حفارات دفع برأس الطاقة كامل هيدروليكى،الذى يستخدم لأرسى حفرة لسابق الاجهاد للحمول الكبيرة من منحدر و حفرة تصريف المياه من المحطات الكهرمائية والسكك الحديدية والطرق ،كما يستخدم لمنع أو حل كارثة جيولوجية مثل الانهيارات الارضية و الصخور والخ ،و لحفر آبار المياه الصغيرة الحجم و ثقب دليلى للنفاث الدوارنى بضغط عالى.

خصائص جهاز الحفر الهندسي
1. الحفر قوية وسريعة وكفاءة ؛ التطبيق واسعة ؛ القدرة القوية فى القضاء على الحادث.
2. آلية تلسكوبية (رقم براءات الاختراع الصينية : ZL03222451.6 ) لمحور رأس دينامي تحمى أدوات الحفر على نحو فعال
3. الكافا والأعمدة قابل للتعديل فى الإطار الأمامى(رقم براءات الاختراع الصينية ZL02264791.0 )تستخدمان لضبط مستوى العمود إلى الأعلى أو الانخفاض ، مما يجعلها ملائمة لتحدد الثقب.
4. هيكل تصميم مشترك ، و النقل بسرعة لتمرير المطرقة DTH و الأنابيب.
5. هيكل جهاز الحفر تصميم على شكل منفصلة ، ليكون جيدة وسريعة ومريحة التفكيك والتركيب والتحميل ، وتحسين بيئة العمل وتخفيض قوة العمل ، وكذلك للتحكم والتشغيل عن بعد.
6. المحركات الهيدروليكية ، والمضخات و الموصولة السريعة من المنتجات العالمية الشهيرة ، وغيرها من أجزاء هى اختيار تفضيلى المحلى ،الذى ضمان أداء مستقر وموثوق بها وخدمة الحياة الطويلة ، و تبادل الأدوار الجيدة بسبب نوعية قطع غيار عالية عن ارتداء.
7. عملية الدفع بالكامل الهيدروليكية ، على مستمر تحول السرعة ، تشغيل بسيطة ، صيانة مريحة وأجزاء قابل للتلف قليلة.
8. يمكن استخدام أساليب الحفر المختلفة : حفر دورانى و حفر لولبى و عن طريق مطرقة DTH ، حفر متابعة الأنبوب و الخ.

مواصفات جهاز الحفر الهندسي
1. قطر الحفرة: φ110~φ250mm
2. عمق الحفرة: 120~60m
3. زاوية الميل للحفرة:0~180°
4. سرعة الدوران لرأس الطاقة: 5~42r/min(السرعة المنخفضة)، 5~90r/min(السرعة العالية)
5. عزم الدوران لرأس الطاقة: 6000Nm
6. شوط رأس الطاقة:1800mm
7. قوة الاقتلاع لرأس الطاقة:55kN
8. قوة التغذية لرأس الطاقة:40kN
9. شوط انزلاقي للعمود:500 mm
10. طاقة المولد:37kW
11. ضغط محدد للنظام الهيدروليكى: 18Mpa
12. وزن جهاز الحفر: 2500kg
13. الوزن لجزء الأكبر (دون المولد):300kg
14. الأبعاد الخارجية: 3450×1750×1500mm
