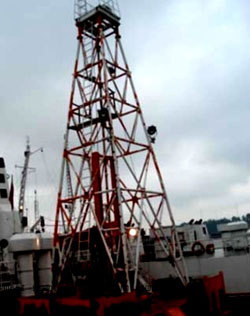

جهاز حفر الاستكشاف الجيولوجي البحري الهندسي

تطبيق جهاز حفر الاستكشاف الجيولوجي البحري الهندسي
جهاز الحفر HGD-600 من منتجات جديدة تطورت على ما الحاجة للهندسة والأعمال البحرية الاستطلاعية. الدفع بأكملها الهيدروليكية. تكييفها الحفر على النحو التالى : الطبقات الرسوبية البحرية الطمى ،الطبقات الطينية ،الصلصال الرملى ، طبقات الطمى والرمل وGlutinite و الطبقات الرملية الأساسية ،جهاز الحفر قادرا على تلبية مختلف المقابل الحفر الطبقى فى أخذ العينات المذكورة أعلاه الاحتياجات التكنولوجية.

مواصفات جهاز حفر الاستكشاف الجيولوجي البحري الهندسي
1. موصفات الأساسية
    عمق الحفرة: 600-60m
    قطر الحفرة ( عند عمق المهياه 100 متر ): φ110 ~ 600mm
    حجم أنبوب الحفر:φ50 ~ 127mm
    زاوية الميل لحفار: 90°
2. موصفات لرأس دينامي
   سرعة الدوران (الامامية / العكسية ): (السرعة المنخفضة )7~200rpm، (السرعة العالية ) 14~700rpm
   عزم الدوران: (السرعة المنخفضة) 11856~2148N.m، (السرعة العالية) 3466~627N.m
   شوط رأس دينامي:3500mm
   قوة التغذية القصوى لرأس دينامي:25kN
   ذو قدرة تجويفات بالضغط الساكن
   الوزن : 750kg
3. موصفات لجهاز الونش الرئيسى    قدرة الرفع( حبل فردي ):50kN
   سرعة رفع ( حبل فردي ):(السرعة المنخفضة)0~40.5m/min،(السرعة العالية)0~81m/min
   مواصف حبل فولاذي: φ28-6X19+1
   سعة حبل فولاذي: 80m
4. بارامترات لجهاز الونش المساعد
قدرة الرفع( حبل فردي ): 25kN
سرعة رفع ( حبل فردي ):(السرعة المنخفضة) 0~80،(السرعة العالية)0~160
مواصف حبل فولاذي: φ14-6X19+1
سعة حبل فولاذي: 550m
5. بارامترات للنظام الهيدروليكي
موديل مضخة الزيت: 2* A10V071DFLR ،1*A10V028DFR
الضغط المحدد: (خط النفط الرئيسى) 18~30MPa ،(خط النفط المساعد) 21MPa
كمية الانبعاثات: 71+71+28ml/r
سرعة الدوران المحددة: 1450r/min
6. موصفات الأنبوب الهيدروليكى
الضغط الهيدروليكى: 21MPa
عزم الدوران للاصطدام: 47.8KN.m
عزم الدوران لخروج الأنبوب: 5KN.m
السرعة لخروج الأنبوب: 18r/min
قطر الفتحة: φ450mm
قطر أنبوب التغليف:φ42 ،φ50 ،φ73 ،φ127φ ،146 ،φ178mm
7. بارامترات لجهاز التعويض للرفع و الهبوط
قدرة التعويض:45kN
شوط التعويض:1000mm
سعة وعاء تخزين الطاقة:2*63L
8. موصفات لجهاز الاضافة الضغط و المضادة للسقوط
أسلوب الضغط : محرك هيدرولى +ترس ومسننة
قدرة الضغط: 25kN
قدرة المضادة للسقوط لرأس الطاقة: 10kN
9. بارامترات لبرج الحفر
نوع الهيكل : أنبوب مربع
الارتفاع العمودي:12m
الحمول المحددة :400kN
10. موصفات نظام صنع الملاط
مضخة الطين: BW-250 ، BW-600
نوع خلط الطين: نفاث السائل الدورانى
السعة القصوى للخلط: 850L/min
حجم الماسورة لمدخل الصنبور: 2"
11. أسلوب البكرة المتحركة
قدرة الحمول: 400kN (طلب لإصدار تقرير الاختبار)
12. جهاز المحرك : موديل
دفع المولد بمضخة الزيت: Y225M-4-H 45+45(KW) BW250
دفع المولد بمضخة الطين: Y180M-4-H 18.5(KW) BW850
دفع المولد بمضخة الطين: Y200L-4-H 30(KW)
13. الأبعاد: (ارتفاع × عرض × طول) 5970×1500×2800mm
14. الوزن: 7500kg( الحوالى )
