جهاز حفر الجوهر

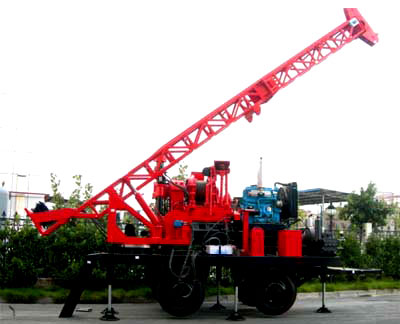

وصف جهاز حفر الجوهر
معدة حفر الجوهر XY-5 TR من معدات الحفر الجديدة تأخذ حفارة الجوهر بالمحور العمودي XY-5 كأساسها ، و جمع واحد فيها أخرى من برج الحفر و مضخة الطين و شاسي المقطورة .لا تستخدم لحفر حفرة مستقيمة فحسب ، بل حفرة ميل تخفرها أيضا . فقد بطلب للحصول على براءة اختراع وطنية ، إن هيكلها البناء و الأسلوب الحفر لتكون ضرورى سائد الإتجاه لتطور جهاز الحفر التقليدى فى الداخل و الخارج .

خصائص جهاز حفر الجوهر
1. حمول الجهاز هذا بشاسي المقطورة ليكون نقلها بالمركب ممكن ، سهول و سريع لنقل موقع الفتحة والانتقال حتى مريحة العمال،حين العمل، الدعامة الهيدروليكية التى تقع فى الشاسي يمكن أن تدعم وزن الجهاز الكامل و أداة الحفر ،و سهل تحدد الحفرة و سلامة.
2. يمكن تركيب حفارة الجوهر بالمحور العمودي XY-5 وغيرها من أجهزة حفر الجوهر المصنوع من الصين .
3. العمود و الونش المتكامل يمكن الدوران الحرى لإجابة ما طلب الموقع عند النقل و الحفر ، إرتفع الصارى ( برج الحفر ) و هبوطها عن طريق إثنان من أسطوانة هيدروليكية ،تمدد و إنكماش الأسطوانة لأدي إلى تغيير حريا ما زاوية ميل الحفرة .
4. أسفل الصارى مجهزة بمشبك هيدرولى الذى اعتمد الأسلوب المتفوق لدولة الخارجية من تمديد الأسطوانة و شبك انزلاق المنحدر و تفكيك أنبوب الحفر ، جعله موثوق وأمين ،كبير زلة زاوية الكافا و طويل الإتصال حتى مناسبة خاصة للحفر العميق.

مواصفات جهاز حفر الجوهر
1. مدى التشغيل
عمق 600m عند حفر PQ ، عمق 800m عند حفر HQ ،عمق 1200m عند حفر NQ، عمق 1500m عند حفر BQ
2 محور دوراني
1) عزم الدوران وسرعة الدورن

رقم محور رئيسي	عزم الدوران وسرعة الدورن
	اليمين	عزم الدوران (Nm)	السرعة (rpm)	العكس	عزم الدوران (Nm)	السرعة (rpm)
Ф96		4663	87		5873	67
		2386	170		1710	230
		1519	267
		1374	301
		1120	362
		686	591
		437	928
		321	1262
Ф80	اليمين	5222	77	العكس	6050	65
		2673	151		1958	225
		1701	237
		1510	267
		1255	322
		769	523
		490	821
		360	1117

2) شوط المحور : 500mm
3) قدرة الضغط إلى الاسفل : 90kN
4) قدرة الرفع إلى الأعلى : 135kN
5) دلو الاسطوانة: φ105/φ75mm-500mm
3 الونش
الونش الرئيس
1) قطرالاسطوانة : φ350 mm
2) حبل الفولاذ: 140m
3) قطر الحبل: φ18.5(6×37)mm
4) القدرة والسرعة للحبل الفردي ( عندما لف الحبل في طبقة ثالثة ):

درحة الترس	1	2	3	4	5	6	7	8
(m/s)سرعة الرفع	0.89	1.74	2.73	3.18	3.74	6.08	﹉	﹉
(kN)قدرة الرفع	40	23.4	16	14	10.4	7.2	﹉	﹉

ونش الحبل الفولاذي
1) قدرة الرفع : 12kN
2 ) سرعة الرفع: 120 m/min
4. برج الحفر (ديريك)
1) ارتفاعه ( من قمته إلى الأرض ):10m
2) ارتفاع الرفع : تحكم من إثنان من أسطوانة هيدروليكية
5 المحرك
موديل: 4135D ، طاقة صافية: 1500.r/min (kW) 58.8kW
6 نظام هيدروليكي
1) مضخة YBC45/80
2) موتور: 160
3) قطر المكبس وطول الشوط لأسطوانة التغذية: φ75/φ35mm-450mm
4) قطر المكبس وطول الشوط لأسطوانة الاختبار : φ75/φ25mm-84mm
5) صغط التشغيل لصمام الأمان: 8000 Kpa
6) سعة الحزان: 100 L
7) طراز نظام التصفية: WU-160J
7 مشبك القدم
1) الدفع بالهيدروليك
2) قطر المكبس وطول الشوط لأسطوانة: φ75/φ25mm-65mm
3) Jaws ID HQ,NQ
8 رافعات الاستواء
1) رافعة الخلف( العدد / الشوط / قطر المكبس ): 2/300/φ80/φ50
2) رافعة الأمام ( العدد / الشوط / قطر المكبس ): 3/300/φ80/φ50
