جهاز حفر الجوهر

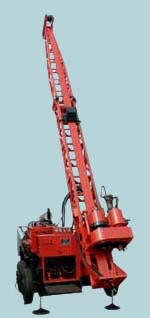

Core Drilling Rig

جهاز حفر الجوهر الهيدروليكي

تطبيق جهاز حفر الجوهر الهيدروليكي
سلسلة YDX جهاز حفر التجويفات لمسطح الأرض مصنوع ذاتى من شركة Jinfan ( أو Shuangfan) ووشى لمعدات الحفر المحدودة ، مناسب يستخدم بالماس الصلب لتنقيب الفتحة الصغيرة عن المعادن والمعادن اللافلزية، و يمكن الحفر العمودى لأي زاوية من الحفرة.

خصائص جهاز حفر الجوهر الهيدروليكي
1. واسع مدى سرعة دوران وتعديلها على المستمر لجهاز الحفر .تطبيقا لمختلفة طلبات الحفر .
2. جمع الواحد بين الجهاز و برجه ،يسر نقلهما كامل .
3. نقل الحركة لجهاز الحفر و تحكمه بواسطة الهيدروليكى الكامل ، أكثر الوسوخ.
4. بسيطة التشغيل و تامة الأجهزة المراقبة ، ملائم لمعرفة أحوال الحفر .
5. الأجزاء الرئيسية من المحرك الهيدرولى ومضخة الزيت و صمام التشغيل من المنتجات المشهورة العالمية، و العنصر الأخر المختار التفضيلي المحلي ، حيث الجهاز مستقر الأداء و موثوقة الجودة و طويل العمر.
6. قوة جهاز الحفر و قدرة رفعه و معالجته الحوادث قوية .
7. طول 3500mm من شوط التغذية زيادة فعالية ما تامة نسبة التجويفات .
8. له حفار التجويفات السلكى ذو وظائف عالية الكفاءة .
9. أسفل الصارى مجهزة بمشبك هيدرولى الذى اعتمد الأسلوب المتفوق لدولة الخارجية من تمديد الأسطوانة ومشبك انزلاق المنحدر و تفكيك أنبوب الحفر ، جعله موثوق وأمين ، كبير زلة زاوية الكافا وطويل الإتصال حتى مناسبة خاصة للحفر العميق .

مواصفات جهاز حفر الجوهر الهيدروليكي

موديل جهاز الحفر YDX-200 YDX-300 YDX-600 YDX-800 YDX-1200
عمق الحفر (m) 200/260 300/400 400/600/800 550/800/1050 640/810/1200
مواصف الأنبوب(mm) NQ/BQ NQ/BQ HQ/NQ/BQ HQ/NQ/BQ PQ/HQ/NQ
سرعة الدوران 1(rpm) 145 108-145 108-145 108-144 113-165
سرعة الدوران 2(rpm) 270 202-270 202-270 233-311 237-345
سرعة الدوران 3(rpm) 585 438-585 438-585 385-514 437-636
سرعة الدوران 4(rpm) 1050 785-1050 785-1050 710-950 750-1100
عزم الدوران الأقصى(Nm) 1500 2100 3200 4320 5270
شوط التغذية(mm) 1800 1800 1800 1800 3500 3500
قوة التغذية(kN) 30 30 40 55 55
قوة الإقتلاع(kN) 50 50 65 108 108
قطر الحفرة(mm) 76 76 95 95 117
قوة الرفع بحبل فردى لجهاز اللف
الرئيسى(KN)		 32 32 50 50 75
قوة الرفع بحبل فردى لجهاز اللف
السلكى(KN) 		12 12 12 12 12
إرتفاع برج الحفر ( من أرض إلى القمة)
(m) 		6 6 6 10 6 6
أسلوب رفع وهبوط برج الحفر القيادة الهيدروليكية
الحركة(KW) 22
( محرك الديزل / المولد) 		30
( محرك الديزل / المولد)		 55
( محرك الديزل / المولد)		 75
( محرك الديزل / المولد)		 125
( محرك الديزل / المولد)
وزن جهاز الرئيسى(kg) 1800 2000 2000 4000 5500
الأبعاد(حال نقل)(m) 3.5×1.1×1.6 3.5×1.1×1.6 3.5×1.5×1.8 6.0×2.2×2.5 6.0×2.2×2.5
هيكل التركيب شحنة أو مقطورة أو مزنجرة ثلاث من نوع التركيب وفقا لعملاء
