جهاز الحفر الهندسي

جهاز الحفر الهندسي

التطبيقات

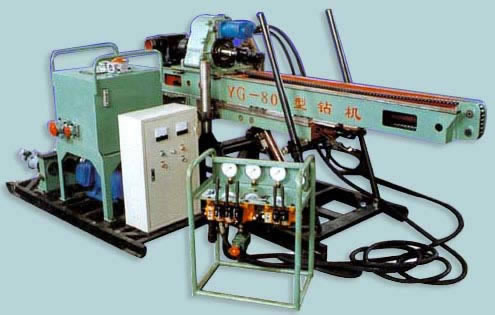

إن جهاز الحفر الهندسي YG-80 مصمم مع رأس الطاقة الهيدروليكي (top drive). وهذا المنتج مستخدم رئيسي لحفر الثقب الهندسي الثقيل في المنحدر الجانبي لخزان جمع المياه في محطة الطاقة المائية، السكك الحديدية والطرق السريعة، وثقب التصريف. ويمكن استخدامه في المشاريع البنائية للتجنب من الكارثة الجيولوجية، مثل كارثة إنهيار الصخور وانهيار الحجر الخ. بالإضافة إلى ذلك، يمكن استخدام معدات الحفر هذه لحفر بئر الماء ذي الحجم الصغير وثقب الحقن الدفقي ذي الضغط العالي.
حاليا، جهاز الحفر الهندسي YG-80 يستخدم واسعا في المشاريع المختلفة مثل محطات الطاقة المائية في مقاطعات Yunnan، Guangxi، Sichuan و Hubei. وكانت تصبح أول آلة الحفر المتميزة لمشاريع التقوية الهندسية المتوسطة في الصين. نعتقد أن هذا المنتج مثالي لأي مشروع بناء ثقب في السوق الدولي.

الميزات
1. يتميز جهاز الحفر الهندسي بقدرة الحفر العالية، النطاق الواسع من التطبيقات، سرعة الحفر السريعة، كفاءة الحفر العالية والقدرة الممتازة لمعالجة الحوادث.
2. محور الاخراج لأرس الطاقة top drive هو مصمم مع آلية الامتداد، إنه يحمي أدوات الحفر بشكل فعال.
من خلال تحديد رأس الطاقة وتوجيه اللوحة العاليا للثقب إلى الاتجاه المعاكس، يمكن استخدام جهاز الحفر الهندسي لتحقيق ثقب زاوية الاترفاع وتحقيق الثقب مع النطاق الكبير من زاوية الميل.
3. المجموعة من الأعمدة القابلة للتعديل بالتركيب الأمامي على هيكل الحفر هي مستخدمة لتعديل الارتفاع للحافة الأمامية للصاري، إنه يسهل تراصف موقع الثقب.
4. إن جهاز الحفر الهندسي هذا مصمم مع الهيكل المستقل، مما يحقق التركيب والتفكيك بسهولة والنقل المريح. بالإضافة إلى ذلك، يتمكن من تحقيق التحكم عن بعد في التشغيل، ويكون حلا مثاليا لتقليل قوة العمالة للمشغل أثناء عمل الحفر.
5. يمكن تثبيت الصاري على المنصة مباشرا من خلال استخدام الأجزاء المساعدة مثل المحور الأفقي والمشبك، إنه يضمن وزن المعدات الخفيف والنقل السهل.
6. يجهز مع المحرك الهيدروليكي وغيرها من المكونات الأساسية المستوردة من الشركات المشهورة الصينية، جهاز الحفر الهندسي متميز بأداء التشغيل المستقر، الجودة الموثوق بها وعمر الخدمة الطويل.
بالإضافة إلى ذلك، الأجزاء السهلة العطل لمعدات الحفر تتميز بقدرة التبادل الممتازة بفضل الدرجة العالية للتوحيد القياسي العام، مما يسهل الصيانة.
7. جهاز الحفر الهندسي هو مدفوع هيدروليكي كامل، ويتمكن من تحقيق تحديد السرعة غير الخطوية. إنه سهل التشغيل، مريح الصيانة، وله بعض الأجزاء السهلة العطل.
8. يمكن استخدام جهاز الحفر الهندسي لأساليب الحفر المختلفة مثل حفر مثقاب الكربيد، حفر البريمة، حفر مطرقة DTH، حفر أنبوب التغليف التابع الخ.

المواصفات التقنية الرئيسية
1. عمق الثقب: 80-100 m
2. قطر الثقب: 200-130 mm
3. عمود الحفر طول × قطر: 114×1500 mm 89×1500 mm
4. نطاق زاوية الثقب: 0-120°
5. سرعة الاخراج لرأس الطاقة top drive ( إلى الأمام والرجع): 5-180 r/min
6. عزم دوران الاخراج لرأس الطاقة 3500Nm: top drive
7. مسافة التغذية لرأس الطاقة 1800 mm: top drive
8. شوط انزلاق الصاري: 500 mm
9. قدرة الرفع القصوى لرأس الطاقة 45 kN: top drive
10. قوة الدفع القصوى لرأس الطاقة top drive: 30 kN
11. الضغط المقدر للنظام الهيدروليكي: 18 Mpa
12. المحرك
نوع Y200L-4
الطاقة: 30 kW
13. الأبعاد الشاملة للآلة الرئيسية: 3400×1000×1500 mm
14. الوزن: 1700 kg
15. الوزن لأقثل جزء: 200 kg

يعتبر جهاز الحفر الهندسي هذا منجز في العلم والتكنولوجيا، معتمد بمكتب العلم والتكنولوجيا بمقاطعة Jiangshu، الصين في يناير عام 2003.
حصلت جهاز الحفر على اثنان من البراءة الوطنية، رقم البراءة الصيني:
ZL03222451.6
ZL02264791.0
ZL02264792.9

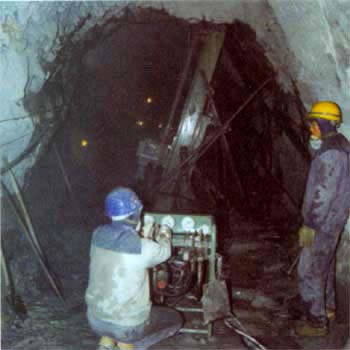

حفر ثقب السلك الهندسي في محطة الطاقة المائية Xiaowan( في مقاطعة Yunnan)

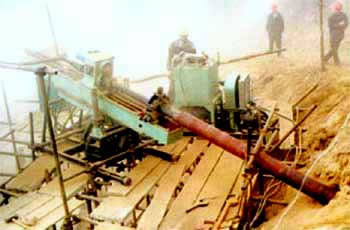

حفر ثقب التصريف في محطة الطاقة المائية Longtan
( في منطقة الحكم الذاتي Guangxi Chuang)

شروط التجارة
1. MOQ: عدد 1
2. دورة التسليم: 0-7 أشهر
3. ميناء الشحن: Wuxi / Shanghai
4. شروط الدفعة: الدفع عند التسليم
5. الأسواق الدولية: الولايات المتحدة، المكسيك، البرازيل، كولومبيا، سنغافورة، ماليزيا، اندونيسيا، استراليا، روسيا، أوكرانيا، قيرغيزستان، ألمانيا، فرنسا، المغرب، أرمينيا، عمان، تنزانيا، سريلانكا، الهند، بنغلاديش، باكستان، الكونغو، السودان الخ.

بصفتنا شركة متخصصة تصنع جهاز الحفر الهندسي في الصين، نقدم المنتجات المتنوعة، مثل جهاز حفر الجنزير الهيدروليكي للحرارة الجوفية، جهاز حفر البئر الهيدروليكي، جهاز الحفر لاستكشاف تحت الأرض، حفارة استكشاف البحر، جهاز الحفر بالحقن الدفقي الخ.
