الصفحة الرئيسية » المنتجات » جهاز الحفر الهندسي » جهاز الحفر الهندسي YGS-120
جهاز الحفر الهندسي

جهاز الحفر الهندسي

التطبيقات

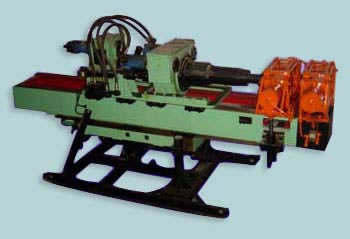

إن جهاز الحفر الهندسي YGS-120 مجهز مع 2 من رأس الطاقة الهيدروليكي (top drive). وهذا الجهاز مستخدم واسع لحفر ثقب السلك الهندسي الكبير، ثقب الأنبوب الهندسي ذي القطر الكبير، وثقب الحقن في المنحدر الجانبي لخزان جمع المياه في محطة الطاقة المائية، السكك الحديدية والطرق السريعة، فضلا عن ثقب الخازوق المؤسس الخ.

الميزات
1. مع رأس الطاقة (dual-top drive)، جهاز الحفر الهندسي هذا يتمكن من أساليب الحفر المختلفة، مثل:
1). أثناء حفر ثقب في المنطقة المنكسرة بسماكة 30-50m وغيرها، يتمكن جهاز الحفر الهندسي من تحقيق حفر الدق الدوراني من خلال ارتباط رأس الطاقة الخلفي بأداة الحفر الداخلي ومطرقة DTH. في نفس الوقت، رأس الطاقة الأمامي يدور أنبوب التغليف لحماية جدار الثقب.
2). أثناء حفر ثقب في الأرض الفضفاض، طبقة الرمل السيار، طبقة الوحل، يتمكن جهاز الحفر الهندسي من تحقيق الأنواع المختلفة من الحفر من خلال استخدام أدوات الحفر مثل أداة الحفر الدوراني التقليدية وأداة الحفر الطويلة الزاوية. في نفس الوقت، رأس الطاقة الأمامي يدور أنبوب التغليف لحماية جدار الثقب.
3). أثناء حفر ثقب في التشكيل الكامل، يتمكن جهاز الحفر من استخدام رأس الطاقة الواحد لتحقيق الحفر الدوراني وحفر الدق الدوراني.
2. يتميز جهاز الحفر الهندسي بقدرة الرفع العالية، عزم دوران الاخراج العالي، وكفاءة الحفر العالية.
3. إنه مجهز مع جهاز التثبيت وجهاز الانهيار لتحقيق الانهيار الميكانيكي لعمود الحفر وأنبوب التغليف. إنه يقلل قدرة العمالة ويحسن كفاءة الحفر على حد كبير.
4. يتميز جهاز الحفر الهندسي هذا بتصميم الهيكل بنوع البلوك البنائية ونظام الضخ الهيدروليكي المزدوج. لذا هذه الآلة سهلة للتركيب والتفكيك، ومنسابة لتشغيل في المناطق الجبلية وغيرها من الأمكنة مع حالات المواصلات غير المريحة.

المواصفات التقنية الرئيسية
1. قطر الثقب: 130-250mm
2. عمق الثقب: 120-80m
3. النطاق لزاوية الثقب: نوع YGS-120: 10° - 45°، نوع YGS-120A: 10°- 90°
4. سرعة الاخراج لرأس الطاقة top drive
الرأس الخلفي: 3-130r/min
الرأس الأمامي: 3-22r/min
5. عزم دوران الاخراج لرأس الطاقة top drive
الرأس الخلفي: 3500Nm
الرأس الأمامي: 10000Nm
6. طول الصاري: 3500mm
مسافة التغذية لرأس الطاقة 1300mm: top drive
شوط انزلاق الصاري: 600mm
شوط التعويض للرأس الأمامي: 400mm
7. حجم العمود المناسب ( طول × قطر): 89×1000mm, 114×1000mm
حجم أنبوب التغليف المناسب ( طول × قطر): 168×1000mm, 178×1000mm, 194×1000mm
8. قدرة الرفع القصوى لرأس الطاقة 100kN: top drive
قوة الدفع القصوى لرأس الطاقة 52kN: top drive
9. عزم دوران الانتهار لأنبوب التغليف: 15kNm
10. نوع المحرك: Y180L-4×2، الطاقة: 44kW
11. الضغط المقدر للنظام الهيدروليكي: 18MPa
12. الوزن: 2500kg
الوزن لأثقل مكون: 400kg
13. الأبعاد الشاملة للآلة الرئيسية ( ارتفاع × عرض × طول): 3500×1200×1600mm

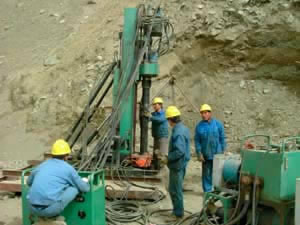

ثقب الحفر مع أسلوب لحفر أنبوب التغليف
التابع

شروط التجارة
1. MOQ: عدد 1
2. دورة التسليم: 0-7 أشهر
3. ميناء الشحن: Wuxi / Shanghai
4. شروط الدفعة: الدفع عند التسليم
5. الأسواق الدولية: الولايات المتحدة، المكسيك، البرازيل، كولومبيا، سنغافورة، ماليزيا، اندونيسيا، استراليا، روسيا، أوكرانيا، قيرغيزستان، ألمانيا، فرنسا، المغرب، أرمينيا، عمان، تنزانيا، سريلانكا، الهند، بنغلاديش، باكستان، الكونغو، السودان الخ.

تعبتر Jinfan شركة متخصصة تصنع جهاز الحفر الهندسي في الصين. نقدم المنتجات المتنوعة التي تشمل جهاز حفر الجنزير للحرارة الجوفية، حفارة البئر، حفارة الجنزير، جهاز الحفر بالحقن الدفقي، جهاز الحفر لاستكشاف تحت الأرض الخ.
