الصفحة الرئيسية » المنتجات » جهاز الحفر بالحقن الدفقي » جهاز الحفر بالحقن الدفقي الهيدروليكي YGL-20X
فيديو المنتج

جهاز الحفر بالحقن الدفقي الهيدروليكي

التطبيقات

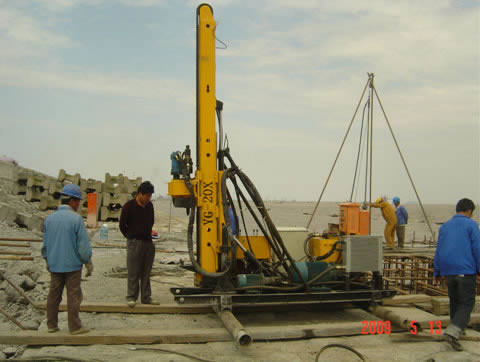

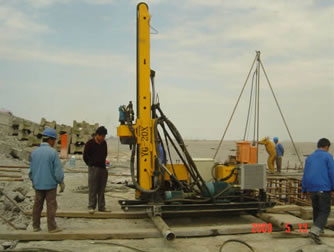

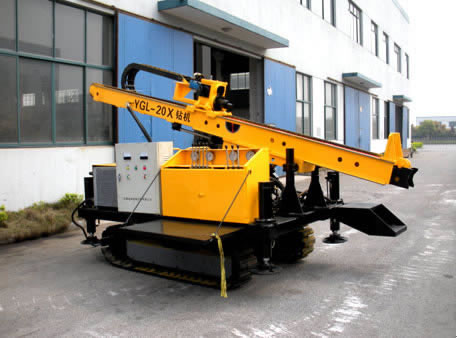

إن جهاز الحفر بالحقن الدفقي الهيدروليكي YGL-20X مجهز مع رأس الطاقة الهيدروليكي
(top drive). يمكن استعماله في أعمال الحفر بالحقن الدفقي المستدير والاتجاهي، والحقن الدفقي العالي الضغط في مناطق الغطاء الرباعي (Quaternary Cover) مثل الطبقات المغطية بالحصى، التراب، الرمل الخ. يمكن تحقيق وظيفة الحقن الدفقي بنوع رقاص الساعة من خلال استخدام أجهزة الحقن الاختياري بنوع رقاص الساعة.

يمكن استخدام جهاز الحفر الهيدروليكي في بناء المباني المدنية، الصناعية، الطابق الأرضي للمبنى العالي الطبقات، تحصيب الطريق، الجسر، قاعدة السدود والقطار الأرضي وغيرها لمقاومة التسرب ومقاومة التسيل.

إن جهاز الحفر الهيدروليكي هذا مناسب لأساليب الحفر المختلفة، مثل حفر البريمة الجاف، حفر صدمة المطرقة DTH، حفر بأنبوب التغليف الخ. لذا، يمكن استخدامه في المناطق المختلفة وحالات عمل الحفر المعقدة من أجل حل مشكلة لصعوبة الحفر في الطبقة الفضفاض، طبقات الحصى، الطبقة الأحجار المكسورة الخ.

إن جهاز الحفر هذا يتمكن من تجهيز مع أدوات الحفر المختلفة، مثل رأس الحفر بالأنبوب المفرد، الأنبوب المزدوج، والأنبوب الثلاثي الخ. وهو متميز بأنواع الهيكل المتنوعة، مثل تركيب الانزلاق، تركيب الجنزير، تركيب التحرك بالخطوة الخ. لذلك، يمكن للزبون أن يختار الهيكل وفقا لمتطلباته.

المواصفات

جهاز الحفر بالحقن الدفقي الهيدروليكي YG-20X (الانزلاق) YGL-20X (الجنزير)
الوزن الكامل kg 1800 3500
الارتفاع x العرض x الطول ( نوع النقل) m 3.7×1.1×1.4 4.9×2.0×1.9
الارتفاع x العرض x الطول ( نوع العمل) m 2.8×1.1×3.75 3.5×2.0×5.0
المحرك الموديل
Y180L-4 + Y112M-4 (الموتور الكهربائي)
الطاقة kW 22 + 4
عمق الثقب m 30~50
قطر الثقب mm 150~90
نطاق زاوية الثقب degree -90~-5
سرعة الدوران لرأس الحفر rpm 0~17 (غير خطوي)، 0~40 (غير خطوي)، 53، 70، 130، 170
عزم الدوران الأقصى لرأس الحفر N.m 2800
مسافة التغذية mm 2300 ( أنبوب الحفر: 2m ) 3500 ( أنبوب الحفر: 3m )
قوة الدفع kN 30
قدرة الرفع KN 45
سرعة الرفع m/min 0~2.4 (غير خطوي)، 4.3، 30
اختياري
1 جهاز الحقن برقاص الساعة التحكم الكهربائي الأوتوماتيكي، تردد التأرجح القابل للتعديل
2 هيكل الجنزير سرعة التحرك m/min 15
ضغط الوحدة MPa < 0.05
قدرة الصعود الدرجة ≤20
3 الونش الهيدروليكي قدرة الرفع KN 12
4 رأس الحفر بالأنبوب الثلاثي

شروط التجارة
1. MOQ: عدد 1
2. دورة التسليم: 0-7 أشهر
3. ميناء الشحن: Wuxi / Shanghai
4. شروط الدفعة: الدفع عند التسليم
5. الأسواق الدولية: الولايات المتحدة، المكسيك، البرازيل، كولومبيا، سنغافورة، ماليزيا، اندونيسيا، استراليا، روسيا، أوكرانيا، قيرغيزستان، ألمانيا، فرنسا، المغرب، أرمينيا، عمان، تنزانيا، سريلانكا، الهند، بنغلاديش، باكستان، الكونغو، السودان الخ.

بصفتنا شركة متخصصة تصنع جهاز الحفر بالحقن الدفقي الهيدروليكي في الصين، نزود بجهاز حفر الجنزير الهيدروليكي، جهاز حفر الجنزير للحرارة الجوفية، جهاز الحفر لاستكشاف تحت الأرض، جهاز حفر البئر الهيدروليكي الخ.
