جهاز حفر التجويف المحوري ذو المقطورة

التطبيقات
إن جهاز حفر التجويف المحوري ذو المقطورة XY-5TR مستخدم عادي في مجالات الاستكشاف الجيولوجية، مثل المنجم المعدني وغير المعدني، مجال الفحن والنفط والمجال الغاز الخ. هذا المنتج يتمكن من حفر الثقب من الشكل العمودي إلى زاوية الارتفاع من خلال الأشكال المختلفة التي تشمل التشكيل المكسور و الصلب أو المرن بأساليب الحفر الرطب، الجاف وغيرها.

الميزات الرئيسية
1. إن جهاز حفر التجويف مصمم مع نظام النقل الميكانيكي ومحور التغذية الهيدروليكي. إنه معقول في البناء ومستقر في التشغيل، ومتميز بالأداء الموثوق به، التركيب والتفكيك السهل. لذلك، هذه المعدات سهلة للنقل، التركيب، التحكم والصيانة.
2. له نطاق واسع من سرعة الدوران، يمكن تعديل السرعة العالية أو المنخفضة، وهي مناسبة لأساليب الحفر المختلفة مثل حفر مثقاب الكربيد وحفر مثقاب الماس الخ.

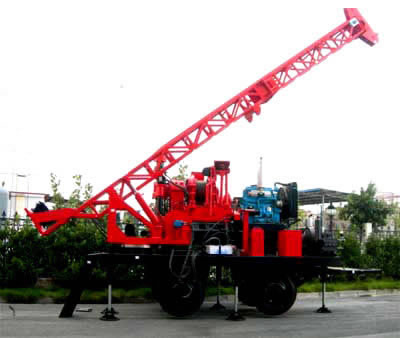

3. آلة الحفر هي مصممة مع صاري الحفر المركب على المقطورة الثقيلة ذات العجلات، إنه يحقق التحرك على الأرض الوعرة. وهو يضمن التركيب والنقل بسرعة وبمريح.
4. المجموعة من أجهزة التوزين متوفرة للتحكم في الحفر بدقة، مثل مقياس الضغط، مقياس ضغط المثقاب، مقياس سرعة الدوران وسرعة التغذية الخ.
5. معدات حفر تجويف الماس هذه متميزة بقدرة الحفر العالية، الاستعمالات الكثيرة، سرعة الحفر السريعة وكفاءة الحفر العالية من خلال أسلوب حفر تجويف خط الأسلاك.

المواصفات
1. نطاق العمل
1). عمق الحفر مع قطر الثقب NQ: 1200m
2). عمق الحفر مع قطر الثقب HQ:800m
3). عمق الحفر مع قطر الثقب PQ: 600m
4). عمق الحفر مع قطر الثقب BQ:1500m

2. المحور الدوراني
1). عزم الدوران وسرعة الدوران

2). مسافة التغذية للمحور: 500mm
3). قدرة الجر ( إلى الأسفل): 90kN
4). قدرة الجر ( إلى الأعلى): 135kN
5). حجم الأسطوانة: φ105/φ75mm-500mm

3. الونش
1). الونش الرئيسي
1.1). قطر الأسطوانة φ350 mm: (mm)
1.2). طول الحبل 140 m: (m)
1.3). قطر الحبل φ18.5 (6×37)mm: (mm)
1.4). السرعة وقدرة الرفع بالحبل المفرد ( أثناء حبل الأسطوانة في الطبقة الثالثة)

2). ونش خط الأسلاك
1.1). قدرة الرفع (KN): 12 KN
1.2). سرعة الرفع (m/min): 120 m/min

4. الصاري ( رافعة )
1). ارتفاع الصاري ( من القمة إلى الأرض): 10 m
2). أسلوب الدفع: رفع الصاري أو هبوط الصاري بالأسطوانة الهيدروليكية

5. المحرك
1). الموديل: 4135D
2). الطاقة الصافية في 58.8kW: 1500.r/min (kW)

6. النظام الهيدروليكي
1). المضخة: YBC45/80
2). المحرك: 160
3). طول الشوط وقطر المكبس لأسطوانة التغذية: φ105/φ75mm-500mm
4). طول الشوط وقطر المكبس لأسطوانة التراجع: φ75/φ35mm-450mm
5). طول الشوط وقطر المكبس لأسطوانة الفحص: φ75/φ25mm-84mm
6). ضغط التشغيل لصمام التنفيس (kPa): 8000 Kpa
7). كمية الزيت في النظام والخزان: 100 L
8). نوع نظام التقطير: WU-160J

7. ملزم القدم
1). التشغيل الهيدروليكي
2). طول الشوط وقطر المكبس لأسطوانة الفحص: φ75/φ25mm-65mm

8. رافعة ميزان البناء
1). الرافعة الخلفية ( قطر المكبس/ الشوط/ العدد): 2/300/φ80/φ50
2). الرافعة الأمامية (قطر المكبس/ الشوط/ العدد): 3/300/φ80/φ50

شروط التجارة
1. MOQ: عدد 1
2. دورة التسليم: 0-7 أشهر
3. ميناء الشحن: Wuxi / Shanghai
4. شروط الدفعة: الدفع عند التسليم
5. الأسواق الدولية: الولايات المتحدة، المكسيك، البرازيل، كولومبيا، سنغافورة، ماليزيا، اندونيسيا، استراليا، روسيا، أوكرانيا، قيرغيزستان، ألمانيا، فرنسا، المغرب، أرمينيا، عمان، تنزانيا، سريلانكا، الهند، بنغلاديش، باكستان، الكونغو، السودان الخ.

تعتبر Jinfan شركة متخصصة تصنع جهاز حفر التجويف المحوري ذو المقطورة في الصين. بالإضافة إلى جهاز حفر التجويفات، نزود بحفارة البئر، جهاز الحفر الهندسي، جهاز حفر الجنزير للحرارة الجوفية، جهاز الحفر بالحقن الدفقي، حفارة استكشاف السطح الخ.
