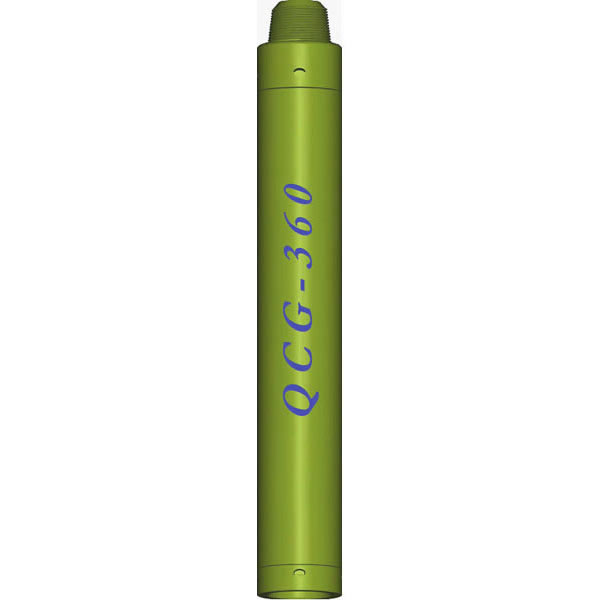

مطرقة DTH ( الضغط العالي / المنخفض)

تتميز مطرقة DTH بالضغط العالي والمنخفض Jinfan بسرعة الحفر العالية، وتطلب من أقل انسياب الهواء في العمل. مع صندوق المكبس المقاوم للخدش، أداة الحفر هذه مستقرة الجودة وطويلة عمر الخدمة. بفضل المزايا المذكورة، هذا المنتج مستخدم عادي في مجالات الهندسة الجيوتقنية لحفر الثقب في طبقات الحجر ذات الصلابة العالية والمتوسطة.

الميزات
1. هذه المطرقة DTH لها نظام الهواء القوي الذي يستخدم الهواء العالي الضغط لإزالة نفايا مسحوق الحجر، مما ينظف حافة الثقب. من خلال تصليب السطح، عمر الخدمة للأنبوب الخارجي المقاوم للخدش ممدود على حد كبير.
2. مع تصميم نظام تعديل كمية الهواء، تتميز أداة الحفر هذه بتدفق الهواء المختلف حسب متاحية الحفر ومقاومة الخدش، صلابة الحجر المختلفة. لذا تتمكن مطرقة DTH من تحقيق أفضل الأداء وتحسين كفاءة حفر الثقب.
3. الهيكل البسيط، الاستهلاك المنخفض والأجزاء المقاومة للخدش كليا يطول عمر الخدمة لمطرقة DTH بشكل فعال.
4. الوصلة المتعددة الخطوة مستخدمة لتوصيل الموصل الأمامي مع الأنبوب الخارجي، مما يسهل تفكيك مثقاب الزر.

المواصفات

الموديل QCG-330 QCG-340 QCG-350 QCG-355 QCG-360 QCG-380
القطر (mm) Φ82~85 Φ105~130 Φ130~152 Φ130~152 Φ152~305 Φ203~350
طول المطرقة
(mm) 		867 1052 1387 1220 1450 1551
القطر الخارجي
(mm) 		Φ71 Φ92 Φ114 Φ124 Φ136 Φ181
الوزن (Kg) 19 38 69 74 126 277
ضغط العمل
(MPa ) 		0.8~2.1 0.8~2.1 0.8~2.1 0.8~2.1 0.8~2.1 0.8~2.1
استهلاك الهواء
(m3/min) 		3~12 3.5~18 5.7~18 6.5~18 8.5~25 12~31
عزم الدوران للصدمة (N·M) 150 304 590 700 822 1560
تردد الصدمة (Hz) 13 13 13~24 13~25 14~24 14~25
وصلة ارتباط العمود BOX M48.8×4.2 BOX M76 ×10×3 PIN M100×28×10 PIN API 2-3/8" PIN API 3-1/2 PIN API 4-1/2"

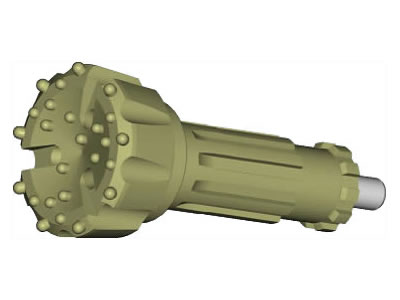

مثقاب الزر المتوفر Φ85; Φ105; Φ115; Φ130; Φ130; Φ140; Φ152; Φ140; Φ152; Φ152; Φ165; Φ178; Φ194; Φ203; Φ216; Φ230; Φ254; Φ203; Φ216; Φ230; Φ254; Φ310; Φ350;

شروط التجارة
1. MOQ: عدد 1
2. دورة التسليم: 0-7 أشهر
3. ميناء الشحن: Wuxi / Shanghai
4. شروط الدفعة: الدفع عند التسليم
5. الأسواق الدولية: الولايات المتحدة، المكسيك، البرازيل، كولومبيا، سنغافورة، ماليزيا، اندونيسيا، استراليا، روسيا، أوكرانيا، قيرغيزستان، ألمانيا، فرنسا، المغرب، أرمينيا، عمان، تنزانيا، سريلانكا، الهند، بنغلاديش، باكستان، الكونغو، السودان الخ.

تعتبر Jinfan شركة محترفة تصنع جهاز الحفر في الصين. نزود بنطاق واسع من المنتجات، مثل جهاز الحفر لاستكشاف تحت الأرض، حفارة الجنزير، حفارة البئر الخ. تشتمل أدوات الحفر وإكسسوارات الحفر على مطرقة DTH ( الضغط العالي / المنخفض)، آلة الجر ومثقاب الماس.
